| สถานที่กำเนิด | เซี่ยงไฮ้ |
| ชื่อแบรนด์ | dingzun |
| ได้รับการรับรอง | ul |
| หมายเลขรุ่น | y-37 |

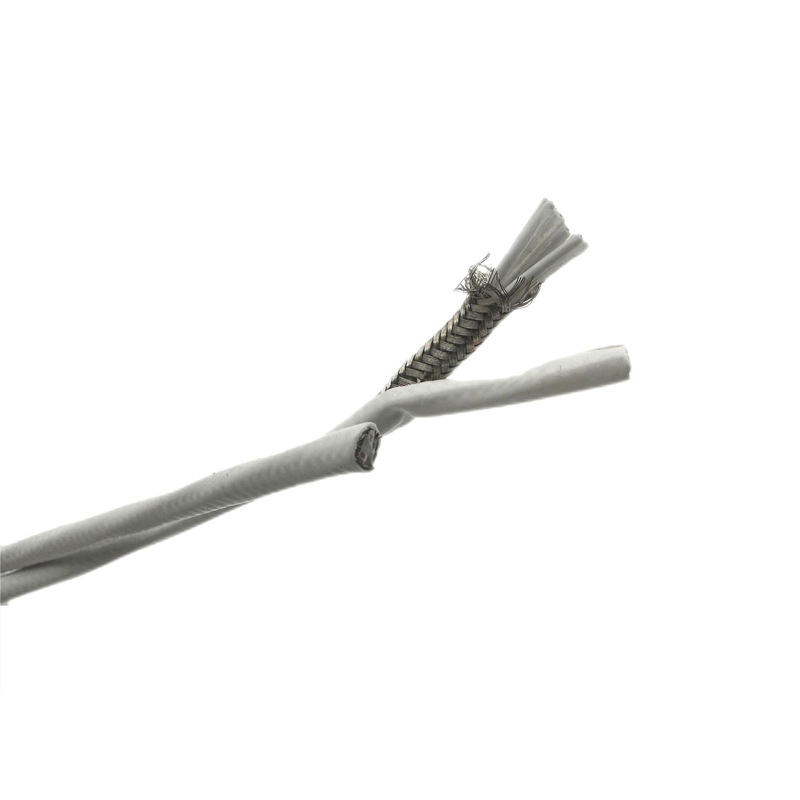

คำอธิบาย: สายเคเบิลหุ้มเกราะและหุ้มฉนวน PTFE 4 แกน
ตัวนำ: ทองแดงชุบนิกเกิล
โครงสร้าง:7/0.16มม
พื้นที่หน้าตัด: 0.14mm2
แกน: 4
ฉนวนกันความร้อน: PTFE
ความหนาของฉนวน:0.25 มม
เส้นผ่านศูนย์กลางลวด: 0.98 มม
สีฉนวน: ขาว/ขาว/แดง/แดง
เกราะ: ทองแดงถักนิเกิล 0.12 มม
ความคุ้มครองมากกว่า 85%
แจ็คเก็ต: PTFE
ความหนาของเสื้อ : 0.35 มม
OD: 3.60±0.15มม
สีเสื้อ: ขาว
อุณหภูมิในการทำงาน: -160℃--+260℃ ในช่วงเวลาสั้นๆ: +310℃
แรงดันไฟฟ้าที่ใช้งาน: 600V
นี่คือสายเคเบิลควบคุมมัลติคอร์ ptfeเมื่อเปรียบเทียบกับ PVC Control CABLE ทั่วไป ลูกค้าต้องการฉนวน ptfe และปลอกหุ้ม PTFE เนื่องจากเขาต้องการสายเคเบิลเหล่านี้ในสภาวะที่มีอุณหภูมิค่อนข้างสูงดังที่เราทราบ PTFE สามารถทนต่ออุณหภูมิสูงได้ 260 องศา
ดังนั้นตัวนำจึงไม่สามารถเป็นทองแดงกระป๋องธรรมดาได้ เนื่องจากภายใต้อุณหภูมิสูงเช่นนี้ ตัวนำจะถูกออกซิไดซ์ได้ง่าย เราจึงใช้ทองแดงชุบนิกเกิล ซึ่งสามารถปกป้องตัวนำจากสภาพแวดล้อมการทำงานที่มีอุณหภูมิสูง
ในที่สุด ลูกค้าต้องการเกราะ เราจำเป็นต้องใช้ทองแดงนิกเกิลเช่นกันสำหรับการถักเปีย ซึ่งสามารถป้องกันสายเคเบิลและป้องกันการรบกวนจากสิ่งแวดล้อม เส้นผ่านศูนย์กลางโดยรวมที่เข้มงวดต้องการการผลิตที่แม่นยำมาก สายเคเบิล Dingzun ซึ่งมีส่วนร่วมในการผลิตลวดและสายเคเบิลที่มีอุณหภูมิสูง กว่า 18 ปี สามารถจัดการสายเคเบิลมัลติคอร์ PTFE ดังกล่าวได้
| สายเคเบิลหุ้มเกราะ | ||||||||
| คู่ | เส้นผ่านศูนย์กลางตัวนำที่กำหนด | ความหนาของฉนวนเล็กน้อย | ความหนาด้านใน | เส้นผ่าศูนย์กลางภายใน | เส้นผ่านศูนย์กลางเหล็กเกราะ | ความหนาของแจ็กเจ็ท | สูงสุดเส้นผ่านศูนย์กลางโดยรวม | น้ำหนักโดยประมาณ |
| คู่ | มม | มม | มม | มม | มม | มม | มม | กก./กม |
| 2(0) | 0.9 | 0.3 | 0.8 | 5.7 | 0.9 | 1.3 | 10.1 | 200 |
| 5 | 0.9 | 0.3 | 1 | 9.4 | 0.9 | 1.4 | 14.1 | 370 |
| 10 | 0.9 | 0.3 | 1.1 | 13 | 1.25 น | 1.5 | 18.6 | 610 |
| 20 | 0.9 | 0.3 | 1.2 | 16.8 | 1.25 น | 1.6 | 22.7 | 930 |
| 30 | 0.9 | 0.3 | 1.4 | 19.9 | 1.6 | 1.7 | 26.7 | 1390 |
| 50 | 0.9 | 0.3 | 1.6 | 25.4 | 1.6 | 1.9 | 32.6 | 2483 |
| 100 | 0.9 | 0.3 | 1.9 | 35.5 | 2 | 2 | 44.1 | 3700 |
| ป้องกัน | ||||||||
| 2(0) | 0.9 | 0.3 | 0.8 | 6.2 | 0.9 | 1.3 | 10.6 | 220 |
| 5 | 0.9 | 0.3 | 1 | 9.9 | 0.9 | 1.4 | 14.6 | 380 |
| 10 | 0.9 | 0.3 | 1.1 | 13.5 | 1.25 น | 1.5 | 19.1 | 630 |
| 20 | 0.9 | 0.3 | 1.2 | 17.3 | 1.25 น | 1.6 | 23.2 | 955 |
| 30 | 0.9 | 0.3 | 1.4 | 20.4 | 1.6 | 1.7 | 27.2 | 1415 |
| 50 | 0.9 | 0.3 | 1.6 | 25.9 | 1.6 | 1.9 | 33.1 | 2543 |
| 100 | 0.9 | 0.3 | 1.9 | 36 | 2 | 2 | 44.6 | 3750 |
| สายเคเบิลที่ไม่หุ้มเกราะ | ||||||||
| คู่ | เส้นผ่านศูนย์กลางตัวนำที่กำหนด | พื้นที่ส่วน | ความหนาของฉนวน | ความหนาของแจ็คเก็ต | สูงสุดเส้นผ่านศูนย์กลางโดยรวม | น้ำหนักโดยประมาณ | ||
| คู่ | มม | มม.2 | มม | มม | มม | กก./กม | ||
| ไม่ป้องกัน | ||||||||
| 2(0) | 0.9 | 0.64 | 0.3 | 1.3 | 5.7 | 45 | ||
| 5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.4 | 115 | ||
| 10 | 0.9 | 0.64 | 0.3 | 1.5 | 13 | 205 | ||
| 20 | 0.9 | 0.64 | 0.3 | 1.6 | 16.8 | 380 | ||
| 30 | 0.9 | 0.64 | 0.3 | 1.7 | 19.9 | 570 | ||
| 50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.4 | 920 | ||
| 100 | 0.9 | 0.64 | 0.3 | 2 | 35.5 | 1820 | ||
| ป้องกัน | ||||||||
| 2(0) | 0.9 | 0.64 | 0.3 | 1.3 | 6.2 | 50 | ||
| 5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.9 | 125 | ||
| 10 | 0.9 | 0.64 | 0.3 | 1.5 | 13.5 | 215 | ||
| 20 | 0.9 | 0.64 | 0.3 | 1.6 | 17.3 | 390 | ||
| 30 | 0.9 | 0.64 | 0.3 | 1.7 | 20.4 | 580 | ||
| 50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.9 | 940 | ||
| 100 | 0.9 | 0.64 | 0.3 | 2 | 36 | 1850 | ||
