| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Dingzun |
| ได้รับการรับรอง | UL,CE,ISO9001 |
| หมายเลขรุ่น | Z-43 |
Z-43
รายละเอียด:SIHF GLP
รายละเอียด: สายเคเบิลตัวนำโคแอกเซียล 3 เส้น
รายละเอียด:
3x สายโคแอกเชียล
ตัวนำ: ทองแดงชุบเงิน
โครงสร้าง: 42/0.08
ฉนวนกันความร้อน: FEP
การห่อ: เทป PTFE
โล่: ลวดทองแดงกระป๋องถัก
แจ็คเก็ต:FEP
ฟิลเลอร์:ใยแก้ว
โล่โดยรวม: ลวดทองแดงกระป๋องถัก
เสื้อนอก: FEP
หน้าจอ: สแตนเลสถัก
อุณหภูมิที่กำหนด: 200 องศา
พิกัดแรงดันไฟฟ้า 300V
ประเภท: สายโคแอกเซียล
| เอดับเบิลยูจี | จำนวนแกน | ส่วนตัดขวางของตัวนำ มม.^2 |
OD ที่กำหนด มม |
น้ำหนักทองแดง กก./กม |
ทั้งหมด น้ำหนัก กก./กม |
| 18 | 2 | 0.75 | 7.2 | 14.4 | 88 |
| 18 | 3 | 0.75 | 7.6 | 21.6 | 99 |
| 18 | 4 | 0.75 | 8.1 | 29 | 121 |
| 18 | 5 | 0.75 | 9.2 | 36 | 147 |
| 18 | 6 | 0.75 | 9.9 | 43 | 169 |
| 18 | 7 | 0.75 | 9.9 | 50 | 178 |
| 17 | 2 | 1 | 7.6 | 19 | 98 |
| 17 | 3 | 1 | 8 | 29 | 119 |
| 17 | 4 | 1 | 8.8 | 38 | 139 |
| 17 | 5 | 1 | 9.7 | 48 | 167 |
| 17 | 6 | 1 | 10.4 | 58 | 185 |
| 17 | 7 | 1 | 10.4 | 67 | 194 |
| 16 | 2 | 1.5 | 8.3 | 29 | 126 |
| 16 | 3 | 1.5 | 8.7 | 43 | 143 |
| 16 | 4 | 1.5 | 9.6 | 58 | 170 |
| 16 | 5 | 1.5 | 10.4 | 72 | 198 |
| 16 | 6 | 1.5 | 11.4 | 86 | 245 |
| 16 | 7 | 1.5 | 11.4 | 101 | 256 |
| 16 | 8 | 1.5 | 12.7 | 116 | 315 |
| 16 | 10 | 1.5 | 14 | 144 | 370 |
| 16 | 12 | 1.5 | 14.5 | 173 | 408 |
| 16 | 14 | 1.5 | 15.6 | 202 | 471 |
| 16 | 16 | 1.5 | 17 | 231 | 541 |
| 16 | 18 | 1.5 | 17.8 | 260 | 599 |
| 16 | 20 | 1.5 | 18.3 | 288 | 630 |
| 16 | 24 | 1.5 | 20.4 | 346 | 760 |
| 14 | 2 | 2.5 | 9.7 | 48 | 165 |
| 14 | 3 | 2.5 | 10.2 | 72 | 238 |
| 14 | 4 | 2.5 | 11.5 | 96 | 268 |
| 14 | 5 | 2.5 | 12.7 | 120 | 315 |
| 14 | 6 | 2.5 | 13.7 | 144 | 370 |
| 14 | 7 | 2.5 | 13.7 | 168 | 385 |
| 14 | 12 | 2.5 | 17.6 | 288 | 608 |
| 12 | 2 | 4 | 11.5 | 77 | 255 |
| 12 | 3 | 4 | 12.2 | 115 | 299 |
| 12 | 4 | 4 | 13.4 | 154 | 365 |
| 12 | 5 | 4 | 15.1 | 192 | 455 |
| 12 | 6 | 4 | 16.4 | 230 | 525 |
| 12 | 7 | 4 | 16.4 | 269 | 556 |
| 10 | 2 | 6 | 12.9 | 115 | 326 |
| 10 | 3 | 6 | 13.7 | 173 | 401 |
| 10 | 4 | 6 | 14.8 | 230 | 485 |
| 10 | 5 | 6 | 16.8 | 288 | 602 |
| 10 | 6 | 6 | 18.2 | 346 | 701 |
| 10 | 7 | 6 | 18.2 | 403 | 736 |
| 8 | 2 | 10 | 17.3 | 192 | 543 |
| 8 | 3 | 10 | 18.4 | 288 | 652 |
| 8 | 4 | 10 | 20.6 | 384 | 825 |
| 8 | 5 | 10 | 22.5 | 480 | 987 |
| 6 | 2 | 16 | 20.2 | 308 | 748 |
| 6 | 3 | 16 | 21.5 น | 462 | 909 |
| 6 | 4 | 16 | 23.4 | 616 | 1183 |
| 6 | 5 | 16 | 26.2 | 770 | 1393 |
| 4 | 2 | 25 | 23.8 | 480 | 1046 |
| 4 | 3 | 25 | 26 | 720 | 1347 |
| 4 | 4 | 25 | 28.3 | 960 | 1678 |
| 2 | 2 | 35 | 27.2 | 672 | 1378 |
| 2 | 3 | 35 | 29 | 1008 | พ.ศ. 2389 |
| 2 | 4 | 35 | 32.3 | 1344 | 2240 |
| 1 | 2 | 50 | 31.4 | 960 | พ.ศ. 2412 |
| 1 | 3 | 50 | 33.5 | 1440 | 2384 |
| 1 | 4 | 50 | 37.2 | 2463 | 2702 |
| 2/0 | 2 | 70 | 35.3 | 1344 | 2482 |
| 2/0 | 3 | 70 | 38.3 | 2559 | 3314 |
| 2/0 | 4 | 70 | 42.5 | 2688 | 4074 |
| 3/0 | 2 | 90 | 41.4 | พ.ศ. 2367 | 3380 |
| 3/0 | 3 | 90 | 44.8 | 2736 | 4299 |
| 3/0 | 4 | 90 | 49.8 | 3648 | 5339 |
| 4/0 | 3 | 120 | 48.8 | 3465 | 5277 |
| 4/0 | 4 | 120 | 54.1 | 4620 | 6571 |

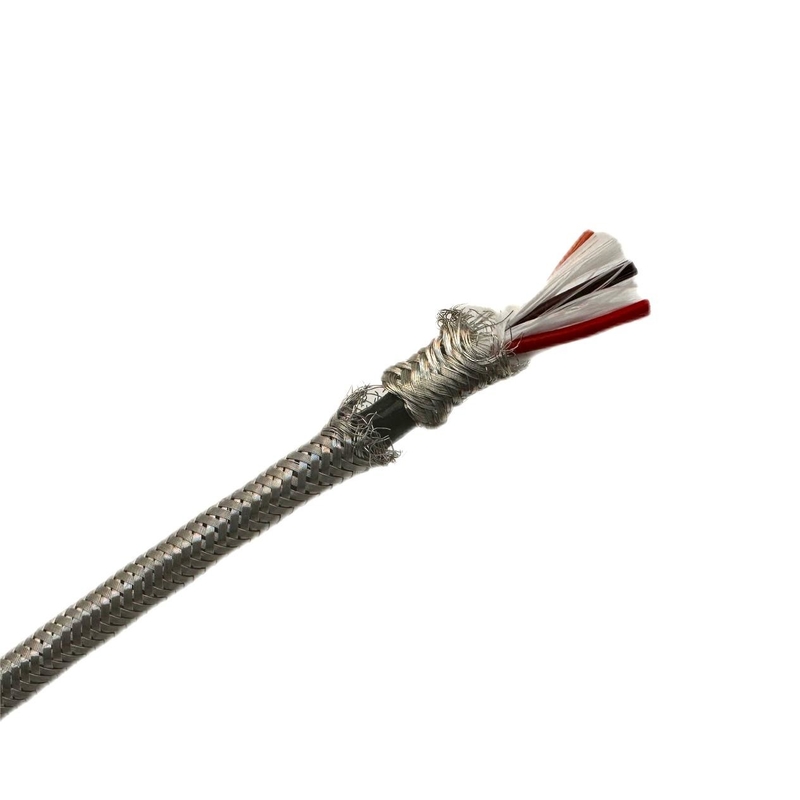

สายคัดแยกตัวนำร่วมแกน 3 สายเป็นสายที่มีความซับซ้อนมากประการแรก มีโครงสร้างแบบ 3 โคแอกเซียลสายโคแอกเซียลแต่ละเส้นประกอบด้วย: ตัวนำทองแดงสีเงินพร้อมฉนวน fep และการพันเทป ptfe จากนั้นถักเปียทองแดงกระป๋องเป็นเกราะกำบัง สุดท้ายคือแจ็คเก็ต fep
เพื่อทำให้สายเคเบิลทั้งหมดกลมและเรียบ เราเติมใยแก้ว หลังจากนั้น เกราะป้องกันโดยรวม (ถักลวดทองแดงกระป๋อง) ปลอกหุ้มด้านนอกเป็น FEP อีกครั้ง
หน้าจอเป็นลวดสแตนเลสถักเพื่อป้องกันสายทั้งหมดจากการเสียดสีและการฉีกขาด
ดังนั้นเราจึงพบว่ามีเกราะป้องกันหลายชั้นเพื่อให้แน่ใจว่าการสูญเสียสัญญาณน้อยลงและไม่มีการรบกวนและสายนี้สามารถทำงานในสภาพแวดล้อม 200 องศา
